冰云SDK接入文档

1. 结论摘要

当前对外 SDK 已具备灵活布局能力。第三方不再只能提交固定控件列表，而是可以用 ROW、COLUMN、TEXT、IMAGE、VIDEO、BUTTON 等元素构建可嵌套布局树，在 icyliveX 统一视觉体系内自由组织图片、视频、文字、状态信息和操控按钮。

以魅蓝 blus4 样板图为例，图中的 lifeme 品牌标识、产品图、产品名、电量/EQ/模式信息、两排操作按钮，均可通过 Schema v4 的自由布局协议表达。SDK 开放的是受控布局能力，不是任意 View/Compose/WebView 注入；第三方可以设计结构和内容，最终视觉仍由 icyliveX 统一渲染。

本次修订同步了 SDK 稳定性与易用性口径：统一文档与宿主实现的数量限制，明确 Manifest 静态发现、服务连接完成后注册、本地发送结果与服务端异步返回码的区别，并补充 PendingIntent 与离线快照的降级要求。

2. SDK 功能整合

3. 协议版本与包信息

4. Schema v4 元素能力

Schema v4 的核心变化，是把面板内容从一维 elements 列表升级为可嵌套布局树。旧版元素仍可直接作为顶层列表使用，新版元素可以通过 children 继续组合子元素。

5. 样板图布局映射

样板图中的目标布局可以拆解为四个层次：品牌与设备头部、产品图与信息框、模式按钮区、EQ 按钮区。Schema v4 中推荐使用一个顶层 COLUMN 承接整体结构，内部用 ROW 实现图文并排，用两组 ROW 实现按钮矩阵。

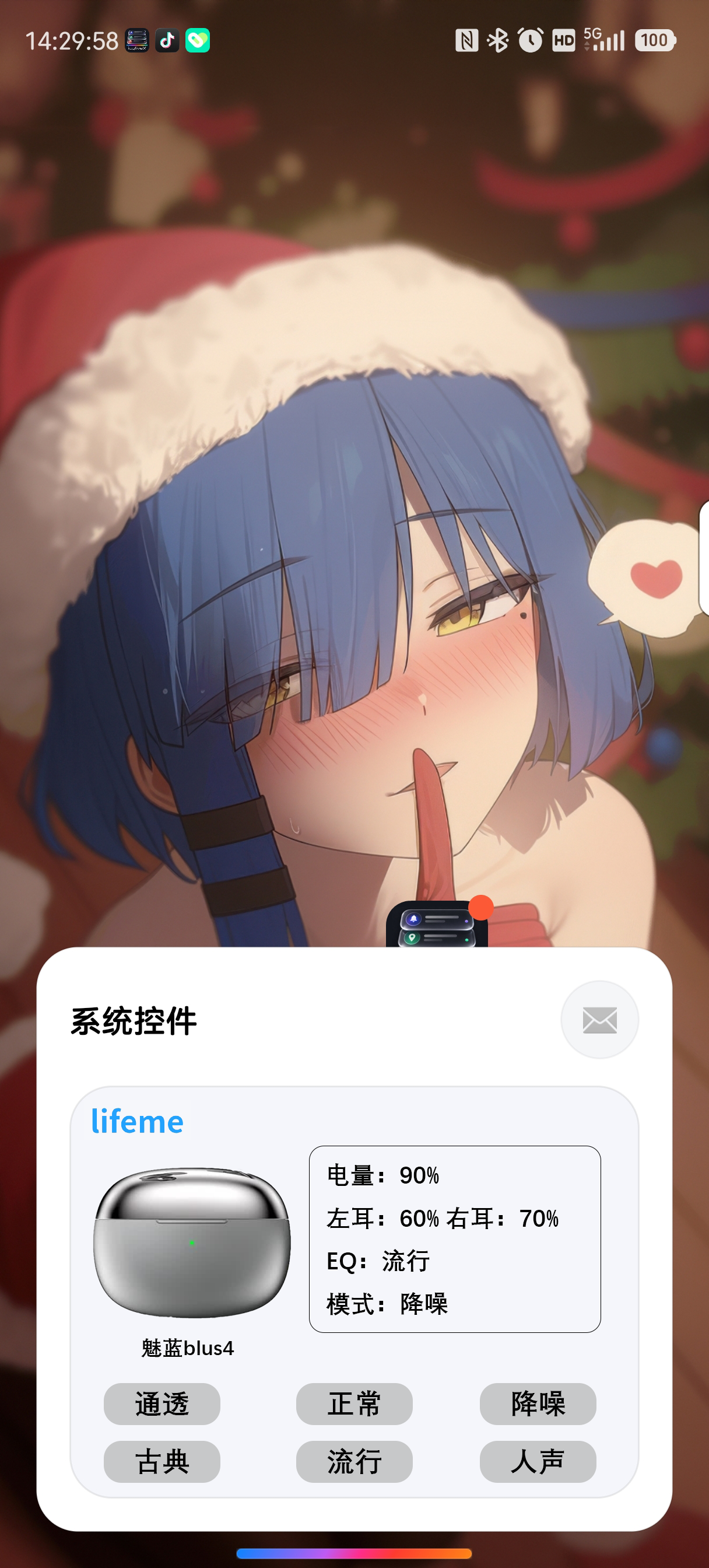

图 1：魅蓝 blus4 样板图，用于说明第三方面板自由布局映射方式

6. 魅蓝 blus4 Kotlin 接入样例

val callback = PendingIntent.getBroadcast(
    context,
    1001,
    Intent(context, Blus4ControlReceiver::class.java),
    PendingIntent.FLAG_UPDATE_CURRENT or PendingIntent.FLAG_MUTABLE
)

val panel = ThirdPartyControlPanel(
    panelId = "meizu_blus4_main",
    title = "魅蓝 blus4",
    subtitle = "lifeme 耳机控制",
    schemaVersion = IcyControlPanelApi.SCHEMA_VERSION,
    elements = listOf(
        ThirdPartyControlElement(
            id = "device_card",
            type = ThirdPartyControlElementType.COLUMN,
            surfaceStyle = ThirdPartyControlSurfaceStyle.CARD,
            paddingDp = 12,
            gapDp = 10,
            children = listOf(
                ThirdPartyControlElement(
                    id = "brand_name",
                    type = ThirdPartyControlElementType.TEXT,
                    title = "lifeme",
                    subtitle = "魅蓝 blus4"
                ),
                ThirdPartyControlElement(
                    id = "hero_row",
                    type = ThirdPartyControlElementType.ROW,
                    gapDp = 12,
                    children = listOf(
                        ThirdPartyControlElement(
                            id = "product_image",
                            type = ThirdPartyControlElementType.IMAGE,
                            title = "",
                            weight = 1f,
                            mediaUri = "content://com.lifeme.assets/blus4/product",
                            mediaMimeType = "image/webp",
                            mediaAspectRatio = 1f,
                            surfaceStyle = ThirdPartyControlSurfaceStyle.NONE
                        ),
                        ThirdPartyControlElement(
                            id = "device_info",
                            type = ThirdPartyControlElementType.TEXT,
                            title = "电量：90%",
                            subtitle = "左耳：60%  右耳：70%",
                            valueText = "EQ：流行\n模式：降噪",
                            weight = 1.25f,
                            surfaceStyle = ThirdPartyControlSurfaceStyle.CARD
                        )
                    )
                )
            )
        )
    )
)

icyClient.registerOrUpdatePanelBundle(panel)

7. JSON 载荷示例

{
  "panelId": "meizu_blus4_main",
  "title": "魅蓝 blus4",
  "subtitle": "lifeme 耳机控制",
  "schemaVersion": 4,
  "elements": [
    {
      "id": "device_card",
      "type": "COLUMN",
      "surfaceStyle": "CARD",
      "paddingDp": 12,
      "gapDp": 10,
      "children": [
        { "id": "brand_name", "type": "TEXT", "title": "lifeme", "subtitle": "魅蓝 blus4" },
        {
          "id": "hero_row",
          "type": "ROW",
          "gapDp": 12,
          "children": [
            {
              "id": "product_image",
              "type": "IMAGE",
              "title": "",
              "weight": 1.0,
              "surfaceStyle": "NONE",
              "mediaUri": "content://com.lifeme.assets/blus4/product",
              "mediaMimeType": "image/webp",
              "mediaAspectRatio": 1.0
            },
            {
              "id": "device_info",
              "type": "TEXT",
              "title": "电量：90%",
              "subtitle": "左耳：60%  右耳：70%",
              "valueText": "EQ：流行\n模式：降噪",
              "weight": 1.25,
              "surfaceStyle": "CARD"
            }
          ]
        }
      ]
    }
  ]
}

8. 接入流程

1. 第三方 App 在 AndroidManifest.xml 中声明 icyliveX 包可见性，并推荐声明静态发现 Service。
2. 绑定 com.icy.icylivex.action.BIND_CONTROL_PANEL_API 服务；bindService 或 IcyControlPanelClient.bind() 返回 true 只表示系统接受绑定请求，不表示服务已经连接。
3. 等待 onServiceConnected 或 SDK 客户端连接完成后，再构造 ThirdPartyControlPanel，推荐使用 schemaVersion = IcyControlPanelApi.SCHEMA_VERSION。
4. 通过 registerOrUpdatePanelBundle(panel) 注册或更新面板；该方法返回 false 表示本地发送失败，服务端最终结果以异步 ControlPanelResult 为准。
5. 用户在冰云键的第三方面板接入页面启用该面板。
6. 用户点击按钮、开关、滑杆或分段选项后，icyliveX 通过 PendingIntent 回调第三方 App。
7. 第三方 App 完成真实设备控制后重新注册面板，同步最新状态。

9. Android Manifest 与 PendingIntent 要求

<queries> <package android:name="com.icy.icylivex" /> </queries>

val callback = PendingIntent.getBroadcast(
    context,
    1001,
    Intent(context, DeviceControlReceiver::class.java),
    PendingIntent.FLAG_UPDATE_CURRENT or PendingIntent.FLAG_MUTABLE
)

Android 12+ 上，可操作元素必须使用 FLAG_MUTABLE，因为 icyliveX 需要向 fill-in intent 注入 EXTRA_ELEMENT_ID、EXTRA_VALUE、EXTRA_SELECTED_OPTION_INDEX 等操作参数。

绑定请求成功不等于服务已连接。第三方应在 onServiceConnected 后发送注册请求；如果 SDK 注册方法返回 false，应视为当前未连接或本地发送失败，并在 App 前台启动、设备状态恢复或下一次控制回调后重试。

建议为不同元素使用稳定且可区分的 requestCode、Intent action 或 data，避免多个控件复用同一个 PendingIntent 时被系统覆盖。

9.1 静态发现协议（推荐，提升扫描可靠性）

为避免第三方 App 尚未启动、进程被系统回收或未及时主动注册时无法出现在“SDK互联窗”列表中，icyliveX 支持 Manifest 静态发现。第三方 App 除主动 bind 注册外，推荐额外声明一个发现 Service。宿主会通过 PackageManager.queryIntentServices 扫描该声明，并在列表中显示“已发现，等待注册”。

发现 Service 只用于包可见性和接入身份声明，可以不实现业务逻辑；完整面板内容仍通过 IcyControlPanelClient.registerOrUpdatePanelBundle(panel) 或 registerOrUpdatePanelJson(panelJson) 注册。

<service android:name=".IcyControlPanelProviderService" android:exported="true"> <intent-filter> <action android:name="com.icy.icylivex.action.DISCOVER_CONTROL_PANEL_PROVIDER" /> </intent-filter> <meta-data android:name="com.icy.icylivex.metadata.PANEL_PROVIDER_VERSION" android:value="1" /> <meta-data android:name="com.icy.icylivex.metadata.PANEL_ID" android:value="vendor_main" /> <meta-data android:name="com.icy.icylivex.metadata.PANEL_TITLE" android:value="Device Control" /> <meta-data android:name="com.icy.icylivex.metadata.PANEL_SUBTITLE" android:value="Waiting for app registration" /> </service>

宿主列表状态说明：在线表示第三方 App 当前已主动注册完整面板，可启用并可触发带 PendingIntent 的操作；离线快照表示宿主保留了上次注册的只读快照，用户仍可查看降级内容，但快照中的操作通常不可点击；已发现，等待注册表示仅扫描到 Manifest 声明，尚未收到完整面板，暂不能加入冰云控件池。

第三方应在 Application.onCreate、主要前台页面启动、设备状态变化、以及收到开机/连接恢复等关键时机重新调用 registerOrUpdatePanelBundle(panel)，确保从“已发现”尽快变为“在线”。

10. 回调参数

11. 约束与归一化规则

11.1 稳定性与易用性约定

• 协议硬限制以 SDK 常量和本文档为准；UI 建议值只用于保证面板好看，不作为服务端拒绝条件。
• 服务端对同一第三方 App 的面板请求限流为 30 秒 60 次。已被用户启用并加入冰云控件池的现有面板，在前台使用场景下允许继续提交超额注册/更新请求以保证实时体验；该豁免不适用于首次注册、未启用面板、删除面板或移除全部面板，且仍需遵守载荷大小、元素数量和面板数量限制。
• 绑定、发送、服务端处理结果分三层表达：绑定成功不代表已连接，本地发送成功不代表服务端接受，RESULT_OK 才代表宿主已完成处理。
• 对接入方暴露的 API 包名、字段名、Action、Extra 和返回码应保持长期稳定；内部模块重构不应影响外部接入。
• 新字段应优先采用可忽略的兼容扩展方式，旧宿主未识别时按默认行为处理。
• 宿主应在解析失败、超出限制、权限异常和内部异常时返回明确错误码；第三方应记录错误并提供可诊断日志。

12. 设计与产品建议

• 第三方可自由组织布局结构，但应把高频操作放在最容易触达的位置。
• 品牌 logo、产品图和复杂设备摘要推荐用 ROW/COLUMN/TEXT/IMAGE 组合表达。
• 互斥状态优先用 SEGMENTED；需要按钮矩阵视觉时可用 ROW + BUTTON。
• 媒体资源建议使用稳定 content:// 或 android.resource:// URI，不要使用短生命周期临时缓存 URI。
• 危险操作如开锁、开门、支付，应由第三方 App 自行进行二次确认或风控。
• 面板不是完整 App 页面，不建议承载过长说明、复杂表单或多步骤任务。

13. 安全边界

SDK 开放的是结构化布局能力，不开放任意 View、Compose、WebView 或脚本执行。这样既保证第三方有足够表达力，也保证冰云键整体视觉一致、交互稳定、资源可控。

• 不要在标题、状态文本、媒体 URI 中暴露 token、手机号、门锁密码等敏感信息。
• 回调组件建议 android:exported="false"，并使用显式 Intent 构造 PendingIntent。
• 第三方应校验 EXTRA_PANEL_ID 与 EXTRA_ELEMENT_ID，避免误处理其他操作。
• 图片和视频素材需具备合法版权和分发授权。
• 回调到达只表示 PendingIntent 已被宿主派发，不表示第三方业务执行成功；真实设备控制、网络请求、权限校验和失败重试都由第三方负责。
• 第三方应校验 EXTRA_OWNER_PACKAGE、EXTRA_PANEL_ID 与 EXTRA_ELEMENT_ID，并保证关键操作具备幂等保护。

14. 上线检查清单

• Android 11+ 包可见性已配置，并已声明 com.icy.icylivex.action.DISCOVER_CONTROL_PANEL_PROVIDER 静态发现 Service。
• 可操作元素均配置 FLAG_MUTABLE PendingIntent，且不同元素的 requestCode、Intent action 或 data 不会互相覆盖。
• 所有 panelId 与 element.id 稳定，不随启动随机变化。
• 服务连接完成后再注册面板；注册方法返回 false 时按本地发送失败处理，异步 ControlPanelResult 返回非 OK 时按服务端拒绝处理。
• 图片/视频资源在冷启动、进程重启、无网场景下有可接受降级表现。
• 控制执行后会重新注册面板，确保状态回写；纯瞬时连续触发控件可按业务需要跳过刷新以降低延迟。
• 已覆盖 icyliveX 重启、第三方 App 重启、绑定尚未完成即注册、宿主服务断开后重连、设备离线、设备重连、App 未启动但可被静态发现、PendingIntent 被取消或 FLAG_IMMUTABLE 误用等场景。

15. 版本演进建议

建议对外将接入能力分成两档：基础接入使用标准控件流，高级接入使用 Schema v4 自由布局。普通合作方可以快速上线，高价值合作方可以获得更强的品牌化和产品化表达空间。

下一阶段可继续扩展模板命名、资源缓存策略、品牌头图语义、按钮自动换行网格、挂起式注册 API、requestId/超时回调和示例工程等能力；当前 Schema v4 已足够支撑样板图所代表的耳机类面板设计，并通过本次修订明确了稳定接入边界。

16. Schema v4.1 / v4.2 SDK 适配细节

本节为 Schema v4 的向后兼容扩展说明。当前 `IcyControlPanelApi.SCHEMA_VERSION` 仍保持为 4，v4.1 / v4.2 表示宿主与第三方 SDK 在同一协议版本内新增的兼容字段和渲染约定。旧版第三方面板不需要修改即可继续工作。

16.1 面板标题与内容区

`ThirdPartyControlPanel.title` 是 SDK 面板的唯一主标题来源。当用户切换到 SDK 接入面板时，宿主左上角标题应从“冰云控件”切换为当前面板名称。该 title 同时用于 SDK 互联窗开关列表展示；如果 title 为空，宿主回退为“第三方面板”。

`hideHeader` 是 Schema v4.1 兼容字段。当前控件池内容区不再绘制面板内置标题和标题下方小字；`subtitle` 仅用于列表、配置页或旧版宿主兼容信息。第三方不应在 `elements` 内额外放置重复标题或说明文本块。

val panel = ThirdPartyControlPanel(
    panelId = "vendor_status_grid",
    title = "设备状态",      // 宿主左上角标题和 SDK 互联窗列表名称
    subtitle = null,
    elements = listOf(statusGrid)
).withHiddenHeader()

client.registerOrUpdatePanelBundle(panel)

16.2 标准两行三列信息面板

两行三列信息网格使用 icyliveX 原电量面板 / 天气面板同款结构。宿主已经提供最外侧控件弹窗边缘和 SDK 面板外框，第三方内容应直接从干净的六宫格开始：顶层 `COLUMN` 使用 `surfaceStyle = NONE`、`paddingDp = 0`、`gapDp = 12`；两个子 `ROW` 使用 `weight = 1f`、`gapDp = 10`、`surfaceStyle = NONE`；六个 `INFO` 单元使用 `weight = 1f`、`surfaceStyle = CARD`。

• 每个普通功能默认对应一个 SDK 面板；电量功能可以额外提供一个折线图面板。
• 除折线图等明确需要自定义内容的面板外，第三方面板应优先使用标准六宫格。
• SDK 内容区不提供纵向滚动；六宫格应控制为 6 个简短信息点，避免长段文本。
• 不要在六宫格外再包一层自定义外框；最终视觉应只有宿主弹窗边缘和一个 SDK 面板外框。

val rowTop = ThirdPartyControlElement(
    id = "row_top",
    type = ThirdPartyControlElementType.ROW,
    title = "",
    gapDp = 10,
    weight = 1f,
    surfaceStyle = ThirdPartyControlSurfaceStyle.NONE,
    children = listOf(
        cell("level", "电量", "60%"),
        cell("status", "状态", "充电中"),
        cell("power", "功率", "+28.27W")
    )
)

val rowBottom = rowTop.copy(
    id = "row_bottom",
    children = listOf(
        cell("voltage", "电压", "4.29V"),
        cell("current", "电流", "+6593mA"),
        cell("headset", "耳机", "--%")
    )
)

val statusGrid = ThirdPartyControlElement(
    id = "status_grid",
    type = ThirdPartyControlElementType.COLUMN,
    title = "",
    gapDp = 12,
    paddingDp = 0,
    surfaceStyle = ThirdPartyControlSurfaceStyle.NONE,
    children = listOf(rowTop, rowBottom)
)

fun cell(id: String, title: String, value: String) = ThirdPartyControlElement(
    id = id,
    type = ThirdPartyControlElementType.INFO,
    title = title,
    valueText = value,
    weight = 1f,
    surfaceStyle = ThirdPartyControlSurfaceStyle.CARD
)

16.3 动作后收起策略：collapseAfterAction

`collapseAfterAction` 是 Schema v4.2 兼容扩展字段，定义在 `ThirdPartyControlElement` 上，仅对带 `action` 的可操作元素生效。默认值为 `true`，保持旧版行为：按钮、开关、滑杆或分段选项触发回调后，宿主可以收起 SDK 面板。当字段设置为 `false` 时，宿主在发送 `PendingIntent` 后应保持当前 SDK 面板展开。

• `BUTTON` / `TOGGLE` / `SLIDER` / `SEGMENTED` / 带 action 的 `TEXT` 均可使用该字段。
• 连续触发类控件，例如钢琴键、鼓垫、节拍器、点按测试、连续步进器，应设置 `collapseAfterAction = false`。
• 普通跳转、一次性命令、危险操作或需要第三方 App 承接完整流程的按钮，应保持默认 `true`。
• 字段会通过 Parcelable / Bundle 路径完整传递；JSON 路径可以解析 `collapseAfterAction` 这类普通布尔字段，但无法承载 Android `PendingIntent` 对象。带 `action` 的可操作控件，尤其是需要连续触发的钢琴键、鼓垫、步进按钮等，应优先使用 `registerOrUpdatePanelBundle(panel)` 或 Parcelable 注册。旧宿主未识别时按默认收起处理。

ThirdPartyControlElement(
    id = "music_pad_mid_1",
    type = ThirdPartyControlElementType.BUTTON,
    title = "中音1",
    weight = 1f,
    minHeightDp = 42,
    surfaceStyle = ThirdPartyControlSurfaceStyle.CARD,
    collapseAfterAction = false,
    action = notePendingIntent("mid_1")
)

16.4 冰云乐盘类连续弹奏面板

冰云乐盘使用一个顶层 `COLUMN` 承载三行 `ROW`，每行 7 个 `BUTTON`，共 21 个音阶：高音 1-7、中音 1-7、低音 1-7。每个琴键都必须配置独立稳定的 `element.id` 和 `PendingIntent`，并设置 `collapseAfterAction = false`，这样用户可以在 SDK 互联窗中连续点击并弹奏成谱。

声音播放由第三方 App 自行实现。推荐第三方使用 `SoundPool` 或同等低延迟音频方案，提前加载短音频样本，并设置足够的 `maxStreams` 以支持多音叠混。icyliveX 宿主只负责渲染结构化面板和派发动作，不合成第三方音频。

val rows = listOf(
    "高音" to "high",
    "中音" to "mid",
    "低音" to "low"
)

val keyboard = ThirdPartyControlElement(
    id = "music_pad_keyboard",
    type = ThirdPartyControlElementType.COLUMN,
    title = "",
    gapDp = 6,
    paddingDp = 0,
    surfaceStyle = ThirdPartyControlSurfaceStyle.NONE,
    children = rows.map { (label, idPrefix) ->
        ThirdPartyControlElement(
            id = "music_pad_${idPrefix}_row",
            type = ThirdPartyControlElementType.ROW,
            title = "",
            gapDp = 4,
            paddingDp = 0,
            weight = 1f,
            surfaceStyle = ThirdPartyControlSurfaceStyle.NONE,
            children = (1..7).map { index ->
                ThirdPartyControlElement(
                    id = "music_pad_${idPrefix}_$index",
                    type = ThirdPartyControlElementType.BUTTON,
                    title = "$label$index",
                    weight = 1f,
                    minHeightDp = 42,
                    paddingDp = 6,
                    surfaceStyle = ThirdPartyControlSurfaceStyle.CARD,
                    collapseAfterAction = false,
                    action = notePendingIntent("${idPrefix}_$index")
                )
            }
        )
    }
)

16.5 宿主与第三方职责边界

• 宿主职责：解析 `collapseAfterAction`，在 false 时发送 action 后保持当前 SDK 面板展开；在 true 或字段缺失时保持旧版收起行为。
• 第三方职责：为连续控件设置稳定 ID、独立 PendingIntent、`FLAG_MUTABLE`，并在回调组件中处理真实业务或音频播放。
• 状态类操作完成后，第三方应重新注册面板同步最新状态；纯瞬时音符类操作可以不刷新面板，避免引入额外延迟。
• 宿主不会保证第三方音频播放、网络请求或设备控制成功；第三方必须自行做失败处理、节流和安全校验。

16.6 兼容性与升级要求

• 现有第三方面板默认 `collapseAfterAction = true`，不需要修改即可继续工作。
• 新 SDK 通过 Bundle / Parcelable 路径写入 `collapseAfterAction`；JSON 注册路径中字段名同样为 `collapseAfterAction`，但 JSON 只能表达普通字段，不能携带 `PendingIntent`。需要点击回调、开关状态写回或连续触发控件时，第三方应使用 Bundle / Parcelable 注册。
• 如果宿主版本较旧且未实现该字段，连续控件仍会在点击后收起；第三方应在接入说明中标注最低宿主版本要求。
• icyliveX 宿主实现该字段后，冰云乐盘、鼓垫、快速点按测试等面板可以在不关闭弹窗的情况下连续触发。
